Как пользоваться микроскопом – 7 правил настройки и советы по уходу

Если перед глазами мутная картинка, это не означает, что с прибором что-то не так. Дело в мелочах. Не тот объектив, неправильно наведенный фокус – и вместо наблюдений приходится разбираться, почему ничего не видно. На самом деле все проще, чем кажется. Достаточно понять, как устроен микроскоп, и освоить настройку, чтобы быстро получать четкое изображение.

Назначение

Человеческий глаз различает детали до 0,1 мм. Все, что меньше, требует увеличения. Поэтому для изучения микроскопических объектов используют микроскоп. Но не каждый прибор хорошо справляется с разными задачами. Ошибка многих новичков – выбирать модель по максимальному увеличению, считая этот показатель главным. Важнее понимать, что именно предстоит рассматривать.

Например, клетки, бактерии или тонкий срез листа прозрачны. Чтобы увидеть их структуру, свет должен проходить сквозь образец. Поэтому такие объекты изучают с помощью биологических микроскопов. Они работают с препаратами, которые размещают на предметном стекле. Такие приборы используют в школах, вузах, медицинских и исследовательских лабораториях. Для первых домашних наблюдений и учебы достаточно моделей Bresser или National Geographic.

Совсем иначе устроена работа со стереомикроскопом. Он не требует прозрачных препаратов. Позволяет рассматривать объемные предметы сверху. Благодаря двум независимым оптическим каналам изображение воспринимается объемным. Это помогает оценивать глубину, рельеф и расположение деталей. По этой причине стереомикроскопы используют часовщики, ювелиры, радиомонтажники, энтомологи, геологи и реставраторы.

Биологические микроскопы увеличивают изображение в 40-1000 раз, а отдельные модели – еще сильнее. У стереомикроскопов увеличение в 10-80 раз. На первый взгляд кажется, что этого мало. Но для объемных объектов высокая кратность только мешает. Чем сильнее увеличение, тем меньше поле зрения и расстояние до предмета. Иногда под объектив уже невозможно подвести инструмент или даже сфокусироваться на всей детали целиком.

Поэтому выбирают микроскоп по будущим задачам. Если нужно изучать клетки, ткани или микроорганизмы, подойдет биологическая модель. Если интересуют минералы, монеты, насекомые, электронные платы, удобнее стереомикроскоп. Среди известных производителей таких приборов – Leica, Zeiss, Nikon и Olympus.

Читайте: Микроскоп для детей какой лучше – 3 решения для разных возрастов

Строение

Если интересно, как выглядит микроскоп, сначала стоит разобраться в его строении. Конструкция большинства увеличительных приборов состоит из трех взаимосвязанных систем: оптической, механической и осветительной. Каждая выполняет свою задачу. Качество изображения зависит от их совместной работы.

Оптическая система формирует и увеличивает изображение. Хотя основную работу выполняет объектив. Он определяет разрешающую способность, детализацию и контраст. Окуляр не создает новое изображение, а лишь увеличивает то, что уже сформировал объектив. Поэтому дорогой окуляр не компенсирует слабую оптику.

Механическая система отвечает за точное положение препарата и объективов. При увеличении 400-1000× даже смещение образца на доли миллиметра выводит его из поля зрения. Микрометрическая подача должна работать плавно и без люфта.

Осветительная система не только подсвечивает препарат. Конденсор собирает и направляет свет через образец. Диафрагма регулирует его количество. Неправильная настройка освещения часто ухудшает изображение сильнее, чем недостаточное увеличение. При избытке света снижается контраст. Мелкие прозрачные структуры становятся не заметными.

Все три системы работают вместе. Если хотя бы одна настроена неправильно, четкого изображения не будет. Даже качественный объектив не исправит ошибки фокусировки или освещения.

Оптическая часть

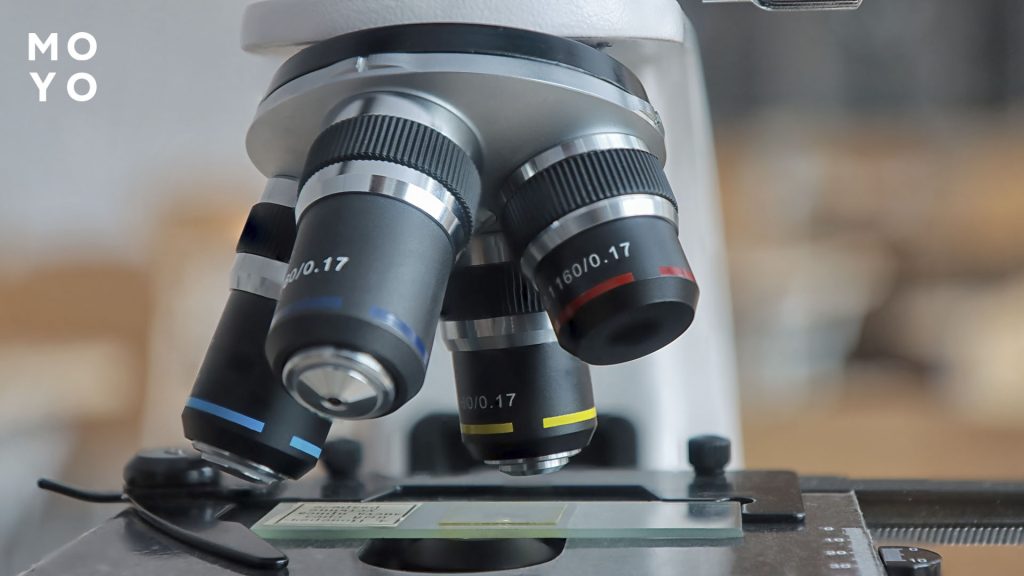

Главный элемент системы – объектив. Он расположен ближе всего к препарату и первым собирает свет, прошедший через образец. От его характеристик зависят резкость, контраст, поле зрения и разрешающая способность микроскопа. Последняя показывает, может ли прибор различить две близко расположенные точки. Поэтому объектив с большим увеличением не всегда дает больше полезной информации. Если его разрешающей способности недостаточно, изображение становится крупнее, но остается размытым.

На корпусе объектива указывают увеличение, числовую апертуру и другие параметры. Например, обозначение 40×/0,65 означает увеличение в 40 раз и числовую апертуру 0,65. Чем выше апертура, тем больше света собирает объектив и тем мельче детали он способен показать. Вместе с этим уменьшаются глубина резкости и расстояние до препарата. Поэтому при переходе на сильный объектив настраивать фокус приходится аккуратно.

В большинстве биологических микроскопов установлены объективы 4×, 10×, 40× и 100×. Первый используют для поиска нужного участка, второй – для изучения структуры, третий – для мелких деталей. Объектив 100× рассчитан на иммерсионную работу. Между его передней линзой и покровным стеклом наносят специальное масло. Оно уменьшает потерю света на границе воздуха и стекла, благодаря чему повышается разрешение. Использовать такой объектив без масла нельзя. Изображение получится не четким. Слишком близкое приближение приводит к контакту линзы с препаратом.

Окуляр увеличивает промежуточное изображение, созданное объективом. Его кратность 10× или 15×. Общее увеличение рассчитывают умножением этих значений. Например, объектив 40× и окуляр 10× дают 400×. Но установка более сильного окуляра не повышает разрешение объектива. При чрезмерной кратности изображение становится крупнее, а новых деталей в нем не появляется. Такое увеличение называют пустым.

В бинокулярных моделях окуляры дополнительно настраивают под расстояние между глазами. Круги, видимые левым и правым глазом, должны соединиться в одно поле. Разницу в остроте зрения компенсируют диоптрийным кольцом на одном из окуляров. Без этой настройки глаза быстрее устают. Изображение может казаться двоящимся или недостаточно резким.

Монокулярный микроскоп оснащен одним окуляром. Такая конструкция проще и чаще встречается в учебных и недорогих домашних моделях. Конденсор находится под предметным столиком. Он собирает свет от лампы и направляет его в образец под нужным углом. От положения конденсора зависит равномерность освещения и количество деталей, которые попадут в объектив. Если опустить его слишком низко, изображение станет тусклым и потеряет разрешение. При неправильном центрировании одна часть поля зрения может оказаться ярче другой.

В корпусе конденсора находится ирисовая диафрагма. Она регулирует угол световых лучей. Слишком открытая диафрагма дает больше света, но снижает контраст. Слишком закрытая делает изображение контрастным, но убирает мелкие детали и создает заметные контуры вокруг объектов. Поэтому ее положение подбирают под конкретный объектив, а не оставляют одинаковым при любом увеличении.

Механическая часть

Механика микроскопа отвечает за точное положение препарата и оптики. При небольшом увеличении неточности незаметны. На 400-1000× даже слабый люфт, резкое движение винта или смещение стекла мешают удерживать объект в поле зрения.

К механическим элементам относятся:

• Предметный столик. На нем размещают препарат. Простые модели удерживают стекло зажимами, точные оснащаются препаратоводителем. Он перемещает образец по двум направлениям с помощью отдельных ручек. Это удобнее, чем двигать стекло пальцами. Нужный участок не теряется, перемещение остается плавным. На шкалах столика можно записать координаты и позже вернуться к тому же месту.
• Револьверная головка. На ней закреплены объективы разной кратности. При повороте выбранный объектив должен встать на оптическую ось с характерным щелчком. Если головка не зафиксирована до конца, изображение будет затемнено или смещено. Объективы переключают по порядку, начиная с самого слабого. Так проще найти объект и не задеть препаратом переднюю линзу сильного объектива.
• Макровинт. Быстро перемещает столик или оптический блок на сравнительно большое расстояние. Его используют при поиске изображения на объективах 4× и 10×. При работе с объективом 40× и особенно 100× макровинт опасен. Одно резкое движение прижимает линзу к покровному стеклу и повреждает препарат.
• Микровинт. Перемещает систему небольшими шагами и позволяет точно навести резкость. На сильном увеличении четкий только тонкий слой образца. Поворачивая микровинт, можно последовательно рассматривать структуры, расположенные на разной глубине. Это заметно у клеток, волокон и многослойных препаратов.
• Штатив и основание. Они удерживают оптические узлы в одном положении и гасят вибрации. Чем тяжелее и жестче корпус, тем стабильнее изображение на большом увеличении. Легкий пластиковый микроскоп может дрожать даже от прикосновения к ручке фокусировки или движения по столу.
• Ограничитель хода. Не дает столику подняться слишком высоко и столкнуться с объективом. В учебных моделях его часто настраивают заранее. Менять положение ограничителя без необходимости не стоит. Иначе возрастает вероятность повредить линзу или раздавить предметное стекло.

Качественная механика работает плавно, но сохраняет выбранное положение. Если столик смещается сам по себе, а винты вращаются рывками, не получится точно навести резкость. Даже качественная оптика в этом случае не поможет.

Познавательная статья: Сравнение камер смартфонов и фотоаппаратов – 3 базовых критерия

Осветительная часть

Подсветка определяет, насколько хорошо заметны границы и внутреннее строение образца. Но яркое изображение не всегда означает четкое. Избыток света делает прозрачные структуры бледными, а недостаток – скрывает мелкие детали.

Приборы оснащают светодиодами. Они не нагревают препарат, долго служат и дают ровный свет. Галогенные лампы точнее передают оттенки, но сильнее нагреваются и потребляют больше энергии. Зеркало в учебных приборах лишь отражает свет от окна или лампы. Его сложнее настроить, а яркость изображения зависит от внешнего освещения.

Интенсивность подсветки регулируют отдельным колесом. Диафрагма выполняет другую задачу: меняет ширину светового пучка. При сильном закрытии контраст повышается, но часть мелких деталей исчезает. Если открыть ее полностью, разрешение увеличится, но прозрачный объект станет едва заметным. Поэтому яркость лампы и положение диафрагмы настраивают отдельно.

При смене объектива освещение приходится корректировать. Чем выше увеличение, тем больше света требуется для наблюдения. Хотя увеличивать яркость до предела не стоит. Лучше постепенно открыть диафрагму и только после этого добавить мощность подсветки.

Интересная статья: Мифы и правда о светодиодном освещении

Как работает микроскоп

Микроскоп не приближает объект, а увеличивает его изображение. Каждая точка препарата рассеивает свет в разных направлениях. Объектив собирает часть этих лучей и сводит так, чтобы внутри тубуса появилось увеличенное изображение. Оно перевернуто по вертикали и горизонтали. Поэтому при движении препарата вправо изображение в окуляре смещается влево.

Далее окуляр действует как увеличительное стекло. Он позволяет глазу рассмотреть промежуточное изображение под большим углом. Сам объект не приближается. Глаз получает крупную проекцию уже сформированной картинки.

Мелкие структуры по-разному пропускают, поглощают и отклоняют свет. Из-за этого соседние участки отличаются по яркости или цвету. Если нет разницы, прозрачный образец может оставаться незаметным даже при высокой кратности. Поэтому клетки часто окрашивают или используют способы освещения, которые усиливают контраст.

Фокусировка меняет расстояние между объективом и препаратом. В резкости оказывается только тонкий слой объекта. Поворачивая микровинт, наблюдатель словно перемещается по его глубине и последовательно рассматривает структуры, расположенные на разных уровнях.

Возможности микроскопа ограничены длиной световой волны и свойствами объектива. Если две детали расположены слишком близко, прибор показывает их как одно пятно. Дополнительное увеличение такого изображения не разделит детали, а лишь сделает пятно крупнее. Поэтому качество наблюдения зависит от способности микроскопа различать элементы, а не от максимальной цифры увеличения.

Как настроить

Настройку начинают с поиска объекта и правильного освещения. Если сразу поставить сильный объектив, поле зрения станет слишком узким, а расстояние до стекла – минимальным. Из-за этого легко потерять нужный участок или задеть препарат линзой.

Порядок работы такой:

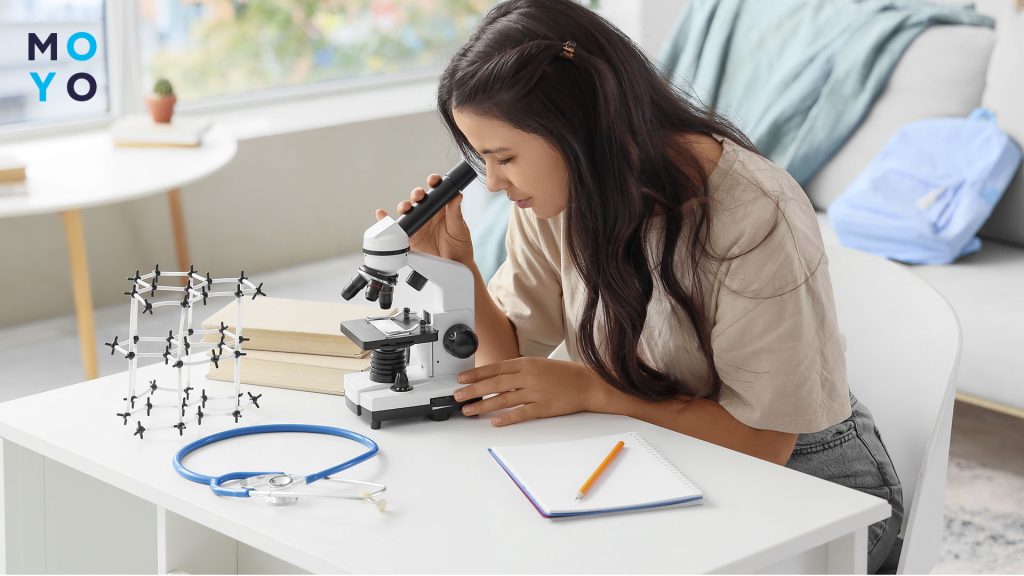

1. Поставить микроскоп на устойчивую поверхность
   Стол не должен шататься. Рядом не должно быть техники, которая создает вибрации. На большом увеличении даже легкое движение корпуса смещает изображение.
2. Установить объектив с минимальной кратностью
   Начинают с 4× или 10×. Такой объектив дает обширное поле зрения и большой рабочий зазор. Поэтому образец проще найти, а риск повредить стекло ниже.
3. Разместить препарат на столике
   Нужный участок должен находиться над отверстием, через которое проходит свет. Стекло фиксируют зажимами или препаратоводителем. Если положить его со смещением, в окуляре будет виден только пустой фон.
4. Настроить начальное освещение
   Включают подсветку и устанавливают среднюю яркость. Зеркало поворачивают так, чтобы поле зрения освещалось равномерно. Слишком яркий свет лучше не использовать: прозрачные детали на нем теряют контраст.
5. Подвести объектив к препарату
   На этот шаг смотрят сбоку, а не в окуляр. Объектив осторожно приближают к стеклу, оставляя небольшой зазор. Так проще контролировать расстояние и не столкнуть линзу с препаратом.
6. Найти изображение макровинтом
   После этого смотрят в окуляр и медленно увеличивают расстояние между объективом и препаратом. В какой-то момент появятся контуры объекта. Если вращать винт быстро, точку фокусировки легко пропустить.
7. Отрегулировать контраст
   Диафрагму открывают или закрывают до тех пор, пока детали не станут различимыми. Здесь важна не максимальная яркость, а баланс между светом и контрастом.
8. Довести резкость микровинтом
   Его поворачивают небольшими движениями. Это важно для объемных или многослойных препаратов. Определенные участки могут находиться в фокусе на разной глубине.
9. Перейти к большему увеличению
   Только после того как объект найден и расположен в центре поля зрения, поворачивают револьверную головку. На объективах 40× и 100× пользуются только микровинтом. Макровинт может слишком резко приблизить линзу к стеклу.
10. Повторно настроить свет
    После смены объектива изображение становится темнее. Тогда немного увеличивают яркость и открывают диафрагму, не доводя фон до ослепительно белого.

Начинать лучше с малого увеличения. Так проще найти нужный участок и поместить его в центр поля зрения. После переключения на усиленный объектив будет увеличиваться только эта центральная область. Если объект заранее не отцентрировать, он может исчезнуть из поля видимости.

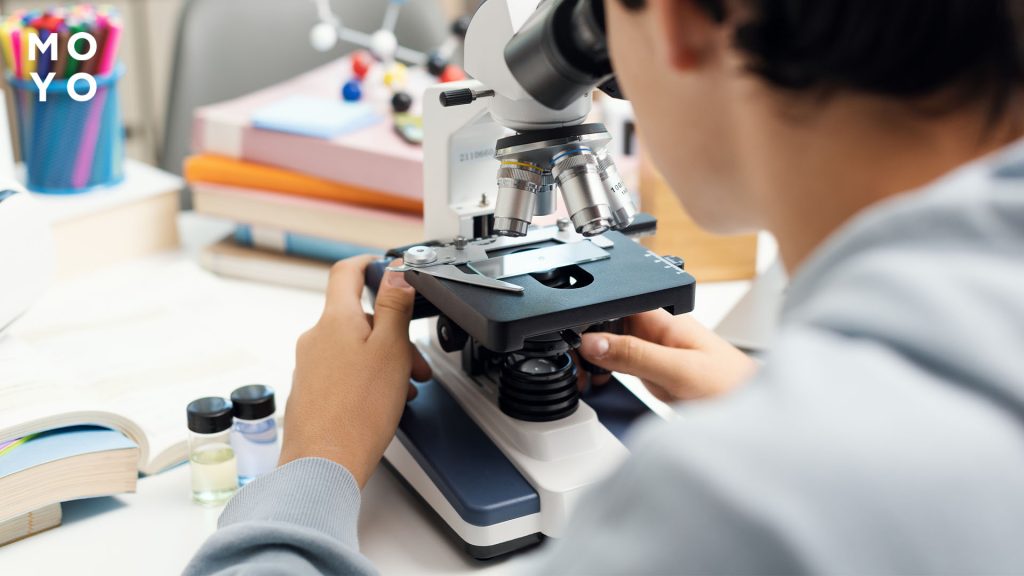

Как правильно пользоваться

После настройки нужно работать аккуратно. Чаще всего прибор повреждают во время смены объектива, фокусировки или замены препарата. При наблюдении это происходит реже. Объективы переключают только поворотом револьверной головки. Если пытаться вращать их руками, можно нарушить точность установки или повредить крепление.

При подведении объектива к предметному стеклу сначала смотрят сбоку. Так хорошо видно расстояние между линзой и препаратом. Вероятность столкновения сводится к минимуму. Только после этого наблюдают через окуляр и фокусируются. К передней линзе лучше не прикасаться. Даже тонкий слой жира от пальцев снижает контраст изображения. А при неаккуратной очистке можно повредить просветляющее покрытие.

Во время смены увеличения не стоит перескакивать сразу с самого слабого объектива на самый сильный. Намного удобнее переходить постепенно. Тогда нужный участок остается в поле зрения, а резкость восстанавливается быстрее. После завершения работы возвращают объектив с минимальным увеличением, выключают подсветку и накрывают прибор защитным чехлом. Это защищает оптику от пыли, можно быстрее подготовиться к следующему использованию.

Советы для качественной картинки

Хорошая оптика не гарантирует четкое изображение. Многое зависит от освещения, настройки и подготовки образца. Перед работой убеждаются, что линзы, предметное и покровное стекло чистые. Пыль, ворсинки и отпечатки оказываются в фокусе не хуже самого объекта и мешают рассмотреть его строение.

Для наблюдений лучше использовать тонкие образцы. Чем меньше материала проходит свет, тем выше контраст и легче различить отдельные клетки, волокна или кристаллы. Толстые препараты часто мутные, потому что в поле зрения попадают детали, расположенные на разной глубине.

Не стоит ограничиваться одним увеличением. Сначала полезно рассмотреть объект целиком. Затем постепенно переходить к усиленным объективам. Так проще понять строение образца и не потерять интересующий участок.

Во время работы полезно немного менять положение препарата на предметном столике. Это помогает изучить разные участки и найти информативную область. Для непрозрачных объектов полезно изменить направление освещения. Это помогает лучше рассмотреть рельеф и другие особенности поверхности. Если изображение не четкое после долгого наблюдения, причина не в настройке. Глаза быстро устают при постоянной фокусировке на окуляре. Достаточно сделать перерыв на 15-20 минут. После отдыха изображение снова кажется четким.

Для первых наблюдений выбирают объекты с выраженной структурой. Например, тонкую кожицу лука, листья с прожилками, крыло насекомого, кристаллы соли или сахара. На них легко увидеть, как меняется картинка при настройке света и увеличения.

Нечеткость не всегда говорит о неисправности прибора. Нужно слегка поворачивать микровинт. Если темная, не хватает света, яркая – его слишком много. Когда не удается найти объект после смены объектива, лучше вернуться к меньшему увеличению. Снова отцентрировать нужный участок и только потом наблюдать. Если в поле зрения появились пятна или точки, проверяют чистоту линз и предметного стекла. А дрожание изображения связано с неустойчивым столом или случайными касаниями во время работы, а не с оптической системой.

На заметку: Активный отдых на свежем воздухе – 14 идей для вдохновения

Уход и хранение

После работы не спешат накрывать прибор чехлом. Сначала снимают препарат, выключают подсветку и дают лампе остыть. Если модель работает от сети, шнур отключают и укладывают без резких перегибов. Столик опускают. Револьвер поворачивают так, чтобы над ним оказался объектив с наименьшим увеличением. Это снижает риск случайно ударить линзу при следующем включении.

Оптику проверяют при хорошем освещении. Пыль, отпечатки пальцев и засохшие следы снижают контраст. Загрязнение на окуляре перемещается вместе с поворотом окуляра. Пятно на объективе остается на одном месте. Такая проверка помогает понять, какую линзу нужно очищать.

Объективы и окуляры протирают только салфеткой для оптики или мягкой безворсовой тканью. Давить на линзу не нужно. Сначала удаляют пыль, затем легкими движениями убирают пятна от центра к краю. Обычные салфетки, бумажные полотенца и одежда оставляют ворс. Ими легко поцарапать линзы или повредить их покрытие.

Особого ухода требует иммерсионный объектив. Остатки масла удаляют сразу после наблюдений. Если оно засохнет, на поверхности образуется липкий слой, который собирает пыль и ухудшает резкость. Нельзя переносить масло на сухие объективы. Поэтому после работы проверяют не только линзу 100×, но и соседние объективы, которые могли коснуться препарата.

Корпус и предметный столик протирают отдельно от оптики. Остатки воды, красителей и реактивов удаляют сразу, чтобы они не попали в механизмы. Регулировочные винты не смазывают самостоятельно. Неподходящее масло притягивает пыль и нарушает плавность хода. Если ручки двигаются туго или рывками, прибор лучше передать на обслуживание.

Для хранения выбирают сухое место – куда не попадает солнце. Влажность опасна для металлических деталей и оптических покрытий. Резкие перепады температуры вызывают конденсат внутри корпуса. Чехол защищает от пыли, но накрывать прибор нужно только после остывания подсветки.

При длительном хранении микроскоп периодически осматривают. Проверяют состояние кабеля, плавность движения столика и отсутствие налета на линзах. Такой контроль выявляет проблему до того, как она начнет влиять на изображение.

Работа с микроскопом строится на последовательности. Она во многом определяет четкость изображения и удобство наблюдений. Сначала работают на небольшом увеличении. Находят объект, настраивают свет и только потом переходят к более сильному объективу. После наблюдений прибор очищают и правильно подготавливают к хранению. Проблемы с изображением не всегда означают поломку. Часто достаточно настроить фокус, уменьшить увеличение, изменить освещение или очистить оптику.

В таблице – что важно запомнить:

Ситуация	Что проверить	Что сделать
Объект не удается найти	Выбранное увеличение	Вернуться к объективу 4× или 10×
Изображение размыто	Фокусировка и чистота линз	Подстроить микровинт, проверить оптику
Поле слишком темное	Подсветка и диафрагма	Добавить света, открыть диафрагму
Изображение пересвечено	Яркость источника	Уменьшить свет, немного прикрыть диафрагму
Видны пятна	Окуляр, объектив, препарат	Проверить каждый элемент отдельно
Объектив касается стекла	Положение столика	Сразу опустить столик и снова настроить фокус
После 15-20 минут устают глаза	Посадка и настройка окуляров	Сделать перерыв, проверить межзрачковое расстояние
Использовалось иммерсионное масло	Объектив 100× и соседние линзы	Очистить их сразу после работы
Прибор долго не используется	Влажность и состояние механизмов	Хранить под чехлом и осматривать раз в 1-2 месяца

Наблюдение дает больше пользы, когда фиксируют его результаты. Для каждого образца можно записывать увеличение, освещение и замеченные особенности. Это упрощает сравнение препаратов и дает возможность не повторять прежние ошибки.
