Як користуватися мікроскопом – 7 правил налаштування та поради щодо догляду

Якщо перед очима розмите зображення, це не означає, що з приладом щось не так. Справа в дрібницях. Не той об’єктив, неправильно наведений фокус – і замість спостережень доводиться розбиратися, чому нічого не видно. Насправді все простіше, ніж здається. Достатньо зрозуміти, як влаштований мікроскоп, й освоїти налаштування, щоб швидко отримувати чітке зображення.

Призначення

Людське око розрізняє деталі розміром до 0,1 мм. Усе, що меншого розміру, потребує збільшення. Тому для вивчення мікроскопічних об’єктів використовують мікроскоп. Але не кожен прилад добре справляється з різними завданнями. Помилка багатьох початківців – вибирати модель за максимальним збільшенням, вважаючи цей показник головним. Важливіше розуміти, що саме доведеться розглядати.

Наприклад, клітини, бактерії або тонкий зріз листка є прозорими. Щоб побачити їхню структуру, світло має проходити крізь зразок. Тому такі об’єкти досліджують за допомогою біологічних мікроскопів. Вони працюють із препаратами, які розміщують на предметному скельці. Такі прилади використовують у школах, вищих навчальних закладах, медичних і дослідницьких лабораторіях. Для перших домашніх спостережень і навчання достатньо моделей Bresser або National Geographic.

Зовсім інакше влаштована робота зі стереомікроскопом. Він не вимагає прозорих препаратів. Дозволяє розглядати об’ємні предмети зверху. Завдяки двом незалежним оптичним каналам зображення сприймається об’ємним. Це допомагає оцінювати глибину, рельєф і розташування деталей. З цієї причини стереомікроскопи використовують годинникарі, ювеліри, радіомонтажники, ентомологи, геологи та реставратори.

Біологічні мікроскопи збільшують зображення у 40-1000 разів, а окремі моделі – ще більше. У стереомікроскопів збільшення становить 10-80 разів. На перший погляд здається, що цього замало. Але для об’ємних об’єктів висока кратність лише заважає. Чим сильніше збільшення, тим менше поле зору й відстань до предмета. Іноді під об’єктив уже неможливо підвести інструмент або навіть сфокусуватися на всій деталі цілком.

Тому мікроскоп вибирають з огляду на майбутні завдання. Якщо потрібно вивчати клітини, тканини або мікроорганізми, підійде біологічна модель. Якщо цікавлять мінерали, монети, комахи, електронні плати, зручніше використовувати стереомікроскоп. Серед відомих виробників таких приладів – Leica, Zeiss, Nikon та Olympus.

Читайте: Який мікроскоп для дітей кращий – 3 рішення для різного віку

Будова

Якщо цікаво, як виглядає мікроскоп, спочатку варто розібратися в його будові. Конструкція більшості збільшувальних приладів складається з трьох взаємопов’язаних систем: оптичної, механічної та освітлювальної. Кожна з них виконує своє завдання. Якість зображення залежить від їхньої спільної роботи.

Оптична система формує й збільшує зображення. Хоча основну роботу виконує об’єктив. Він визначає роздільну здатність, деталізацію та контраст. Окуляр не створює нового зображення, а лише збільшує те, що вже сформував об’єктив. Тому дорогий окуляр не компенсує слабку оптику.

Механічна система відповідає за точне положення препарату та об’єктивів. При збільшенні 400-1000× навіть зміщення зразка на частки міліметра виводить його з поля зору. Мікрометрична подача повинна працювати плавно й без люфту.

Система освітлення не тільки підсвічує препарат. Конденсор збирає й спрямовує світло через зразок. Діафрагма регулює його кількість. Неправильне налаштування освітлення часто погіршує зображення сильніше, ніж недостатнє збільшення. При надлишку світла знижується контраст. Дрібні прозорі структури стають непомітними.

Усі три системи працюють разом. Якщо хоча б одна налаштована неправильно, чіткого зображення не буде. Навіть якісний об’єктив не виправить помилки фокусування або освітлення.

Оптична частина

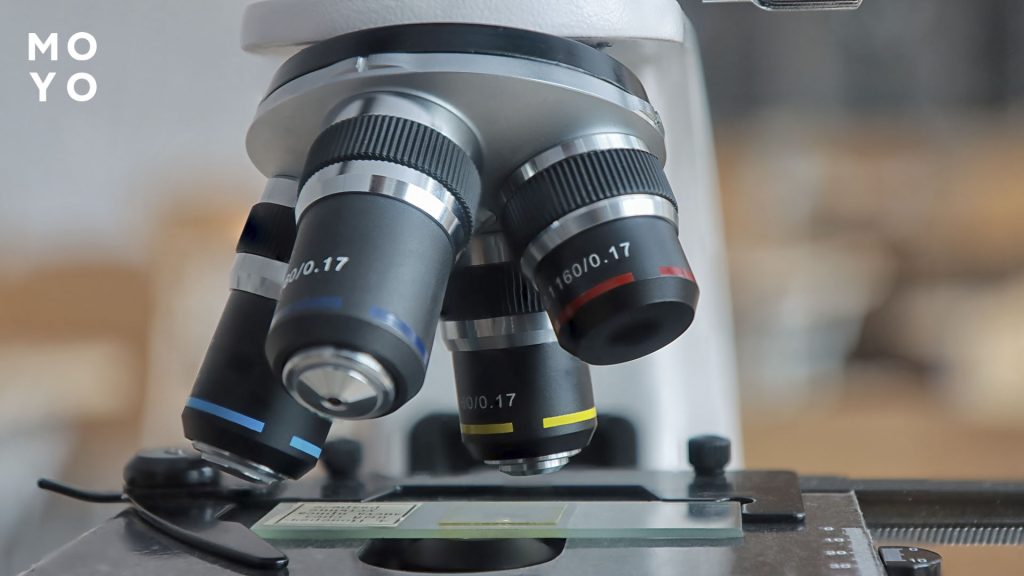

Головний елемент системи – об’єктив. Він розташований найближче до препарату і першим збирає світло, що пройшло крізь зразок. Від його характеристик залежать різкість, контраст, поле зору та роздільна здатність мікроскопа. Остання показує, чи може прилад розрізнити дві близько розташовані точки. Тому об’єктив із великим збільшенням не завжди дає більше корисної інформації. Якщо його роздільної здатності недостатньо, зображення стає більшим, але залишається розмитим.

На корпусі об’єктива вказано збільшення, числову апертуру та інші параметри. Наприклад, позначення 40×/0,65 означає збільшення у 40 разів і числову апертуру 0,65. Чим вища апертура, тим більше світла збирає об’єктив і тим дрібніші деталі він здатний показати. Разом із цим зменшуються глибина різкості й відстань до препарату. Тому під час переходу на об’єктив із більшим збільшенням фокус доводиться налаштовувати обережно.

У більшості біологічних мікроскопів встановлені об’єктиви 4×, 10×, 40× і 100×. Перший використовують для пошуку потрібної ділянки, другий – для вивчення структури, третій – для дрібних деталей. Об’єктив 100× розрахований на імерсійну роботу. Між його передньою лінзою та покривним склом наносять спеціальне масло. Воно зменшує втрату світла на межі повітря й скла, завдяки чому підвищується роздільна здатність. Використовувати такий об’єктив без масла не можна. Зображення вийде нечітким. Занадто близьке наближення призводить до контакту лінзи з препаратом.

Окуляр збільшує проміжне зображення, створене об’єктивом. Його кратність становить 10× або 15×. Загальне збільшення розраховують шляхом множення цих значень. Наприклад, об’єктив 40× та окуляр 10× дають 400×. Але встановлення окуляра з більшою кратністю не підвищує роздільну здатність об’єктива. При надмірному збільшенні зображення стає більшим, а нових деталей у ньому не з’являється. Таке збільшення називають порожнім.

У бінокулярних моделях окуляри додатково налаштовують відповідно до відстані між очима. Кола, які бачать ліве та праве око, мають зливатися в одне поле. Різницю в гостроті зору компенсують за допомогою діоптрійного кільця на одному з окулярів. Без такого налаштування очі швидше втомлюються. Зображення може здаватися подвійним або недостатньо чітким.

Монокулярний мікроскоп оснащений одним окуляром. Така конструкція є простішою і частіше зустрічається в навчальних та недорогих домашніх моделях. Конденсор розташований під предметним столиком. Він збирає світло від лампи та спрямовує його на зразок під потрібним кутом. Від положення конденсора залежить рівномірність освітлення й кількість деталей, які потраплять в об’єктив. Якщо опустити його занадто низько, зображення стане тьмяним і втратить роздільну здатність. При неправильному центруванні одна частина поля зору може виявитися яскравішою за іншу.

У корпусі конденсора знаходиться ірисова діафрагма. Вона регулює кут світлових променів. Занадто відкрита діафрагма дає більше світла, але знижує контраст. Занадто закрита робить зображення контрастним, але приховує дрібні деталі та створює помітні контури навколо об’єктів. Тому її положення підбирають під конкретний об’єктив, а не залишають однаковим при будь-якому збільшенні.

Механічна частина

Механіка мікроскопа забезпечує точне положення препарату та оптики. При невеликому збільшенні неточності непомітні. При збільшенні 400–1000× навіть незначний люфт, різкий рух гвинта або зміщення скельця заважають утримувати об’єкт у полі зору.

До механічних елементів належать:

• Предметний столик. На ньому розміщують препарат. Прості моделі утримують скельце затискачами, точні – оснащені препаратоводієм. Він переміщує зразок у двох напрямках за допомогою окремих ручок. Це зручніше, ніж рухати скельце пальцями. Потрібна ділянка не втрачається, переміщення залишається плавним. На шкалах столика можна записати координати й пізніше повернутися до того самого місця.
• Револьверна головка. На ній закріплені об’єктиви різної кратності. Під час повороту обраний об’єктив має встати на оптичну вісь із характерним клацанням. Якщо головка не зафіксована до кінця, зображення буде затемнене або зміщене. Об’єктиви перемикають послідовно, починаючи з найслабшого. Так простіше знайти об’єкт і не зачепити препаратом передню лінзу сильного об’єктива.
• Макрогвинт. Швидко переміщує столик або оптичний блок на порівняно велику відстань. Його використовують під час пошуку зображення на об’єктивах 4× і 10×. Під час роботи з об’єктивом 40× і, особливо, 100× макрогвинт є небезпечним. Один різкий рух притискає лінзу до покривного скла та пошкоджує препарат.
• Мікрогвинт. Переміщує систему невеликими кроками та дозволяє точно навести різкість. При сильному збільшенні чітким є лише тонкий шар зразка. Повертаючи мікрогвинт, можна послідовно розглядати структури, розташовані на різній глибині. Це помітно на прикладі клітин, волокон і багатошарових препаратів.
• Штатив й основа. Вони утримують оптичні вузли в одному положенні та гасять вібрації. Чим важчий і жорсткіший корпус, тим стабільніше зображення при великому збільшенні. Легкий пластиковий мікроскоп може тремтіти навіть від дотику до ручки фокусування або руху по столику.
• Обмежувач ходу. Не дає столику піднятися занадто високо й зіткнутися з об’єктивом. У навчальних моделях його часто налаштовують заздалегідь. Змінювати положення обмежувача без необхідності не варто. Інакше зростає ймовірність пошкодити лінзу або розчавити предметне скло.

Якісна механіка працює плавно, але зберігає вибране положення. Якщо столик зміщується сам по собі, а гвинти обертаються ривками, точно навести різкість не вдасться. Навіть якісна оптика в цьому випадку не допоможе.

Пізнавальна стаття: Порівняння камер смартфонів і фотоапаратів – 3 базові критерії

Освітлювальна частина

Підсвічування визначає, наскільки добре помітні межі та внутрішня будова зразка. Але яскраве зображення не завжди означає чітке. Надлишок світла робить прозорі структури блідими, а його нестача – приховує дрібні деталі.

Прилади оснащують світлодіодами. Вони не нагрівають препарат, довго служать і дають рівномірне світло. Галогенні лампи точніше передають відтінки, але сильніше нагріваються і споживають більше енергії. Дзеркало в навчальних приладах лише відбиває світло від вікна або лампи. Його складніше налаштувати, а яскравість зображення залежить від зовнішнього освітлення.

Інтенсивність підсвічування регулюють окремим колесом. Діафрагма виконує інше завдання: змінює ширину світлового пучка. При сильному закритті контраст підвищується, але частина дрібних деталей зникає. Якщо відкрити її повністю, роздільна здатність збільшиться, але прозорий об’єкт стане ледь помітним. Тому яскравість лампи та положення діафрагми налаштовують окремо.

При зміні об’єктива освітлення доводиться коригувати. Чим вище збільшення, тим більше світла потрібно для спостереження. Хоча збільшувати яскравість до межі не варто. Краще поступово відкрити діафрагму й тільки після цього додати потужність підсвічування.

Цікава стаття: Міфи й правда про світлодіодне освітлення

Як працює мікроскоп

Мікроскоп не наближає об’єкт, а збільшує його зображення. Кожна точка препарату розсіює світло в різних напрямках. Об’єктив збирає частину цих променів і фокусує їх так, щоб усередині тубуса з’явилося збільшене зображення. Воно перевернуте по вертикалі та горизонталі. Тому під час переміщення препарату вправо зображення в окулярі зміщується вліво.

Далі окуляр діє як збільшувальне скло. Він дозволяє оку розглянути проміжне зображення під великим кутом. Сам об’єкт не наближається. Око отримує велику проєкцію вже сформованого зображення.

Дрібні структури по-різному пропускають, поглинають і відбивають світло. Через це сусідні ділянки відрізняються за яскравістю або кольором. Якщо різниці немає, прозорий зразок може залишатися непомітним навіть при великому збільшенні. Тому клітини часто фарбують або використовують способи освітлення, які підсилюють контраст.

Фокусування змінює відстань між об’єктивом і препаратом. У фокусі виявляється лише тонкий шар об’єкта. Повертаючи мікрогвинт, спостерігач немов переміщується по його глибині й послідовно розглядає структури, розташовані на різних рівнях.

Можливості мікроскопа обмежені довжиною світлової хвилі та властивостями об’єктива. Якщо дві деталі розташовані занадто близько, прилад показує їх як одну пляму. Додаткове збільшення такого зображення не розділить деталі, а лише зробить пляму більшою. Тому якість спостереження залежить від здатності мікроскопа розрізняти елементи, а не від максимального коефіцієнта збільшення.

Як налаштувати

Налаштування починають із пошуку об’єкта та правильного освітлення. Якщо одразу встановити об’єктив із великою фокусною відстанню, поле зору стане занадто вузьким, а відстань до скельця – мінімальною. Через це легко втратити потрібну ділянку або зачепити препарат лінзою.

Порядок роботи такий:

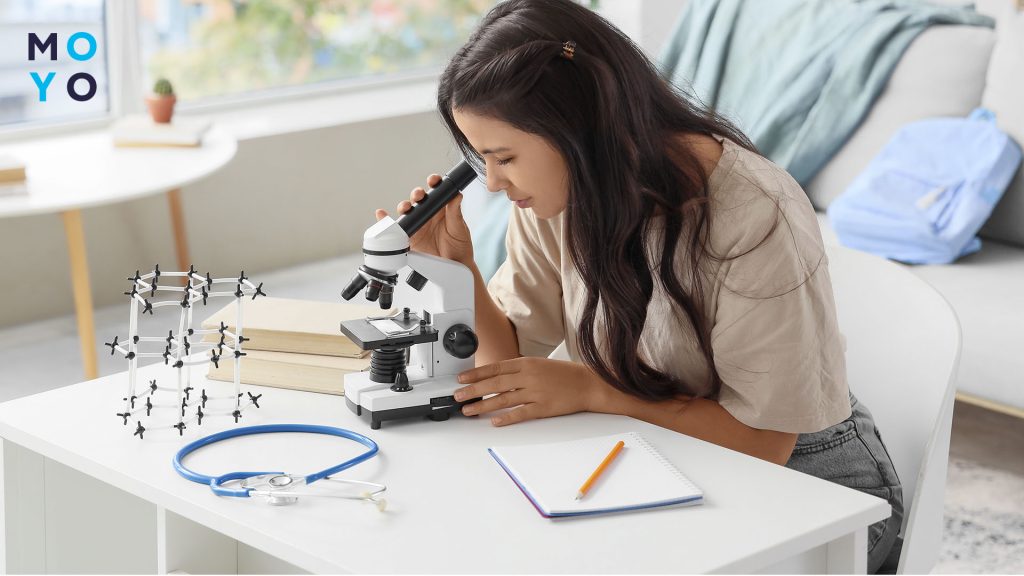

1. Поставити мікроскоп на стійку поверхню
   Стіл не повинен хитатися. Поруч не повинно бути техніки, яка створює вібрації. При великому збільшенні навіть найменший рух корпусу зміщує зображення.
2. Встановити об’єктив із мінімальним збільшенням
   Починають з 4× або 10×. Такий об’єктив забезпечує широке поле зору та великий робочий прозір. Тому зразок легше знайти, а ризик пошкодити скло менший.
3. Покласти препарат на столик

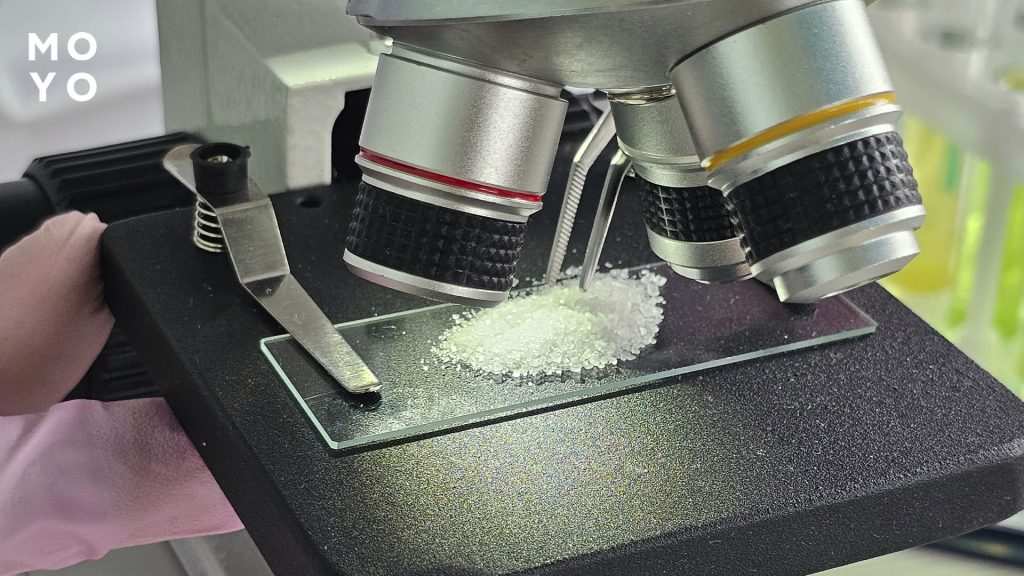

   Потрібна ділянка має знаходитися над отвором, крізь який проходить світло. Скло фіксують затискачами або препаратоводієм. Якщо покласти його зі зміщенням, в окулярі буде видно лише порожній фон.
4. Налаштувати початкове освітлення
   Включають підсвічування та встановлюють середню яскравість. Дзеркало повертають так, щоб поле зору освітлювалося рівномірно. Занадто яскраве світло краще не використовувати: прозорі деталі на ньому втрачають контраст.
5. Наблизити об’єктив до препарату
   Цей крок виконують, дивлячись збоку, а не в окуляр. Об’єктив обережно наближають до скельця, залишаючи невеликий люз. Так легше контролювати відстань і не зіштовхнути лінзу з препаратом.
6. Знайти зображення за допомогою макрогвинта
   Після цього дивляться в окуляр і повільно збільшують відстань між об’єктивом і препаратом. У якийсь момент з’являться контури об’єкта. Якщо обертати гвинт швидко, точку фокусування легко пропустити.
7. Налаштувати контраст
   Діафрагму відкривають або закривають доти, доки деталі не стануть помітними. Тут важливою є не максимальна яскравість, а баланс між світлом і контрастом.
8. Налаштувати різкість за допомогою мікрогвинта
   Його обертають невеликими рухами. Це важливо для об’ємних або багатошарових зразків. Певні ділянки можуть перебувати у фокусі на різній глибині.
9. Перейти до більшого збільшення
   Лише після того, як об’єкт знайдено та розміщено в центрі поля зору, повертають револьверну головку. На об’єктивах 40× і 100× використовують лише мікрогвинт. Макрогвинт може занадто різко наблизити лінзу до скла.
10. Повторно налаштувати освітлення
    Після зміни об’єктива зображення стає темнішим. Тоді трохи збільшують яскравість і відкривають діафрагму, не доводячи фон до сліпучо-білого.

Краще починати з невеликого збільшення. Так простіше знайти потрібну ділянку й розмістити її в центрі поля зору. Після перемикання на об’єктив із посиленим збільшенням збільшуватиметься лише ця центральна ділянка. Якщо об’єкт заздалегідь не відцентрувати, він може зникнути з поля зору.

Як правильно користуватися

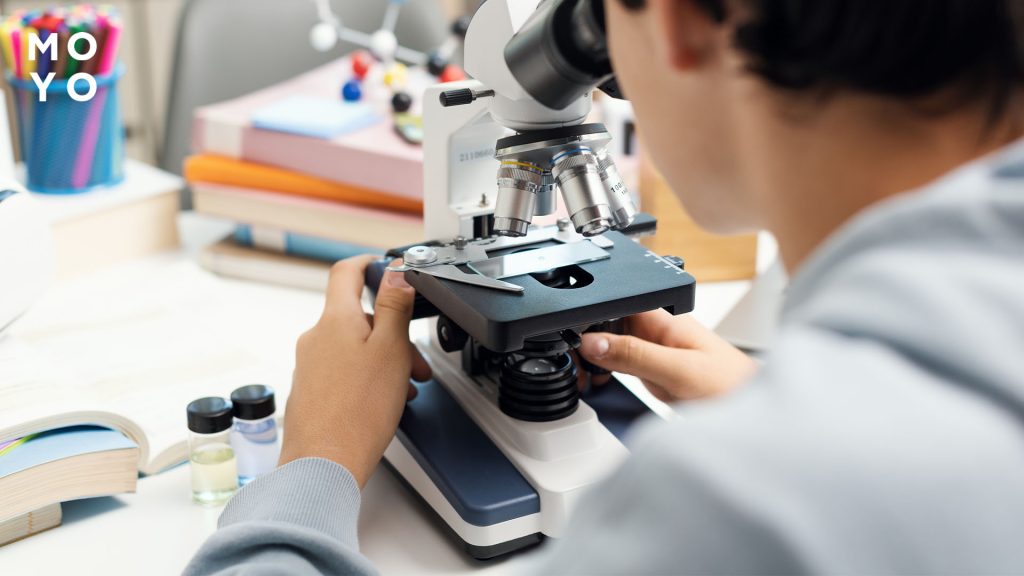

Після налаштування слід працювати обережно. Найчастіше прилад пошкоджують під час зміни об’єктива, фокусування або заміни препарату. Під час спостереження це трапляється рідше. Об’єктиви перемикають лише поворотом револьверної головки. Якщо намагатися обертати їх руками, можна порушити точність установки або пошкодити кріплення.

Підносячи об’єктив до предметного скельця, спочатку дивляться з боку. Так добре видно відстань між лінзою та препаратом. Ймовірність зіткнення зводиться до мінімуму. Лише після цього дивляться через окуляр і фокусуються. До передньої лінзи краще не торкатися. Навіть тонкий шар жиру з пальців знижує контраст зображення. А при неакуратному очищенні можна пошкодити просвітлююче покриття.

Під час зміни збільшення не варто переходити відразу від найслабшого об’єктива до найсильнішого. Набагато зручніше переходити поступово. Тоді потрібна ділянка залишається в полі зору, а різкість відновлюється швидше. Після завершення роботи повертають об’єктив із мінімальним збільшенням, вимикають підсвічування й накривають прилад захисним чохлом. Це захищає оптику від пилу, що дозволяє швидше підготуватися до наступного використання.

Поради для якісної картинки

Хороша оптика не гарантує чіткого зображення. Багато що залежить від освітлення, налаштування та підготовки зразка. Перед початком роботи слід переконатися, що лінзи, предметне та покривне скло чисті. Пил, ворсинки та відбитки потрапляють у фокус не гірше за сам об’єкт і заважають розглянути його будову.

Для спостережень краще використовувати тонкі зразки. Чим менше матеріалу проходить світло, тим вищий контраст і легше розрізнити окремі клітини, волокна або кристали. Товсті препарати часто виходять каламутними, оскільки в поле зору потрапляють деталі, розташовані на різній глибині.

Не варто обмежуватися одним збільшенням. Спочатку корисно розглянути об’єкт цілком. Потім поступово переходити до об’єктивів із більшим збільшенням. Так простіше зрозуміти будову зразка й не втратити ділянку, що цікавить.

Під час роботи корисно трохи змінювати положення препарату на предметному столику. Це допомагає дослідити різні ділянки та знайти інформативну зону. Для непрозорих об’єктів корисно змінити напрямок освітлення. Це допомагає краще розглянути рельєф й інші особливості поверхні. Якщо зображення залишається нечітким після тривалого спостереження, причина не в налаштуваннях. Очі швидко втомлюються при постійному фокусуванні на окулярі. Достатньо зробити перерву на 15-20 хвилин. Після відпочинку зображення знову здається чітким.

Для перших спостережень вибирають об’єкти з вираженою структурою. Наприклад, тонку шкірку цибулі, листя з прожилками, крило комахи, кристали солі або цукру. На них легко побачити, як змінюється зображення під час налаштування світла та збільшення.

Нечіткість не завжди свідчить про несправність приладу. Потрібно злегка повертати мікрогвинт. Якщо зображення темне – світла замало, якщо яскраве – його забагато. Коли не вдається знайти об’єкт після заміни об’єктива, краще повернутися до меншого збільшення. Знову відцентрувати потрібну ділянку й лише потім спостерігати. Якщо в полі зору з’явилися плями або крапки, перевіряють чистоту лінз і предметного скла. А тремтіння зображення пов’язане з нестійким столом або випадковими дотиками під час роботи, а не з оптичною системою.

На замітку: Активний відпочинок на свіжому повітрі – 14 ідей для натхнення

Догляд та зберігання

Після роботи не поспішають накривати прилад чохлом. Спочатку знімають препарат, вимикають підсвічування і дають лампі охолонути. Якщо модель працює від мережі, шнур відключають і укладають без різких перегинів. Столик опускають. Револьвер повертають так, щоб над ним опинився об’єктив із найменшим збільшенням. Це знижує ризик випадково зачепити лінзу під час наступного увімкнення.

Оптику перевіряють при хорошому освітленні. Пил, відбитки пальців і засохлі сліди знижують контраст. Забруднення на окулярі переміщується разом з поворотом окуляра. Пляма на об’єктиві залишається на одному місці. Така перевірка допомагає зрозуміти, яку лінзу потрібно очищати.

Об’єктиви та окуляри протирають лише серветкою для оптики або м’якою безворсовою тканиною. Натискати на лінзу не слід. Спочатку видаляють пил, потім легкими рухами видаляють плями від центру до краю. Звичайні серветки, паперові рушники та одяг залишають ворс. Ними легко подряпати лінзи або пошкодити їхнє покриття.

Особливого догляду потребує імерсійний об’єктив. Залишки олії видаляють одразу після спостережень. Якщо вона засохне, на поверхні утворюється липкий шар, який збирає пил і погіршує різкість. Не можна переносити олію на сухі об’єктиви. Тому після роботи перевіряють не тільки лінзу 100×, а й сусідні об’єктиви, які могли торкнутися препарату.

Корпус і предметний столик протирають окремо від оптики. Залишки води, барвників і реактивів видаляють одразу, щоб вони не потрапили в механізми. Регулювальні гвинти не змащують самостійно. Невідповідне мастило притягує пил і порушує плавність ходу. Якщо ручки рухаються туго або ривками, прилад краще віддати на обслуговування.

Для зберігання обирають сухе місце – куди не потрапляє сонце. Вологість є небезпечною для металевих деталей та оптичних покриттів. Різкі перепади температури спричиняють утворення конденсату всередині корпусу. Чохол захищає від пилу, але накривати прилад потрібно лише після охолодження підсвічування.

Під час тривалого зберігання мікроскоп періодично оглядають. Перевіряють стан кабелю, плавність руху столика та відсутність нальоту на лінзах. Такий контроль дозволяє виявити проблему до того, як вона почне впливати на зображення.

Робота з мікроскопом ґрунтується на послідовності. Вона багато в чому визначає чіткість зображення та зручність спостережень. Спочатку працюють на невеликому збільшенні. Знаходять об’єкт, налаштовують освітлення й лише потім переходять до об’єктива з більшим збільшенням. Після спостережень прилад очищують і правильно готують до зберігання. Проблеми із зображенням не завжди означають ламання. Часто достатньо налаштувати фокус, зменшити збільшення, змінити освітлення або очистити оптику.

У таблиці – що важливо запам’ятати:

Ситуація	Що перевірити	Що зробити
Не вдається знайти об’єкт	Вибране збільшення	Повернутися до об’єктива 4× або 10×
Зображення розмите	Фокусування та чистота лінз	Відрегулювати мікрогвинт, перевірити оптику
Поле занадто темне	Підсвічування та діафрагма	Додати світла, відкрити діафрагму
Зображення переекспоновано	Яскравість джерела	Зменшити освітлення, трохи закрити діафрагму
Видно плями	Окуляр, об’єктив, препарат	Перевірити кожен елемент окремо
Об’єктив торкається скла	Положення столика	Відразу опустити столик і знову налаштувати фокус
Через 15-20 хвилин очі втомлюються	Встановлення та налаштування окулярів	Зробити перерву, перевірити міжзіничну відстань
Використовувалася імерсійна олія	Об’єктив 100× та сусідні лінзи	Очистити їх одразу після роботи
Прилад тривалий час не використовується	Вологість і стан механізмів	Зберігати під чохлом і перевіряти раз на 1-2 місяці

Спостереження приносить більше користі, коли його результати фіксують. Для кожного зразка можна записувати збільшення, освітлення й помічені особливості. Це спрощує порівняння препаратів і дає змогу не повторювати попередніх помилок.
