Правильне встановлення циркуляційного насоса в 9 розділах

Помпи купують для роботи опалення з основним вузлом у вигляді котла без підключення до електрики. Система може мати примусову циркуляцію води або бути самопливною. Далі – про те, як у приватному будинку правильно встановити побутовий циркуляційний насос, які нюанси у цій справі.

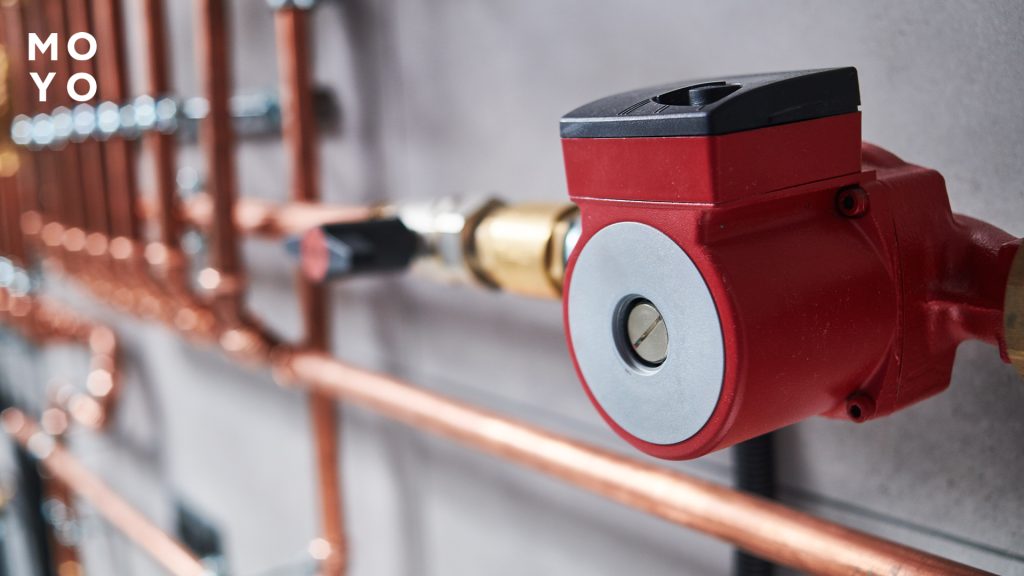

Місце

Насос встановлюють на звороті, де температура води нижча. Але це не завжди так. Прилади розраховані на тривалу роботу за температури 100 °C і вище. Насамперед потрібно орієнтуватися на інструкцію до насосного обладнання. Якщо виробник нічого не пише, вузол для перекачування можна встановлювати на звороті або на подачі.

Якщо монтаж не викликає складнощів, обладнання встановлюють на звороті між котлом і розширювальним баком. При цьому він знаходиться після останнього радіатора по ходу теплоносія.

Локація

Для безпроблемного функціонування опалення корисно знати, в якому положенні повинен працювати циркуляційний роторний насос. Ротор – рухлива частина, що обертається, яка дивиться на повітряний клапан. При роботі вона має бути в горизонтальному положенні. Це обмеження припускає вертикальне, горизонтальне або похиле положення труби.

При монтажі враховують потребу стравлювання теплоносія з помпи. Клемна колодка не повинна бути внизу, інакше краплі потраплять на елементи під напругою, що призведе до замикання. Конструкція приладів допускає поворот блоку керування на 90 чи 180 градусів. Для цього відкручують 4 болти, які з’єднують корпуси насоса та двигуна.

Домашнім умільцям: Бойлер непрямого нагріву своїми руками в 4 етапи

Як не можна ставити циркуляційний насос

Неправильне встановлення призводить до збоїв з циркуляцією води й скорочення терміну експлуатації обладнання. Приклади того, як не можна ставити циркуляційний насос:

Помилка	Наслідки
Встановили між радіаторами	Один із суміжних радіаторів не прогрівається, оскільки природної циркуляції заважає нагнітання теплоносія помпою.Вода проходить магістраллю, не встигаючи підійматися в батарею
Встановили перед розширювальним баком	Підвищується тиск у бачку, що ускладнює його роботу
Встановили не тією стороною, проігнорували стрілку на корпусі	Неправильна циркуляція води
Вал знаходиться у вертикальному положенні	Попадання повітря у помпу.Повітряна пробка залишає підшипники сухими, що призводить до перегріву
Клемна колодка внизу	Попадання крапель під час стравлювання на струмопровідні елементи.Коротке замикання

Скорочуємо зайві витрати: Як підвищити енергоефективність будинку – 5 кроків до зниження витрат на комуналку

Підключення

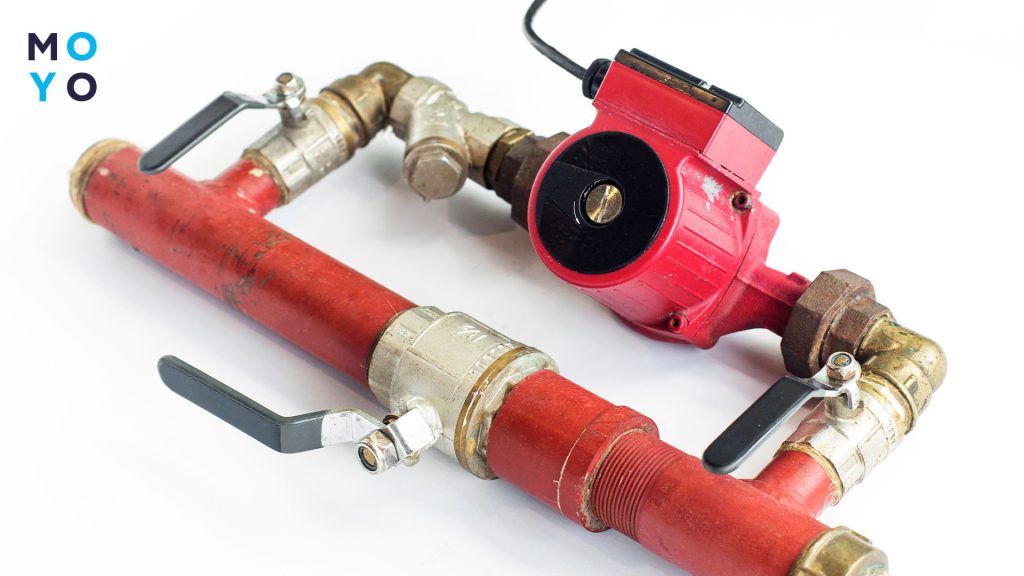

Для встановлення помпи купують чи виготовляють байпас. У разі купівлі готової конструкції звертають увагу на відстань між точками підключення вузла, що перекачує. Для насоса Optima ОР25-40-180 відповідна відстань – 180 мм. До складу байпаса входять:

1. Ділянка труби, що відповідає діаметру магістралі, з краном. Самопливна система продовжить роботу при несправності або знеструмленні помпи, якщо відкрити кран. Проблему вимкнення світла також можна вирішити встановленням ДБЖ.
2. Два крани меншого діаметру, які забезпечують зняття насоса для заміни чи ремонту без зливу води з контуру опалення.
3. Фільтр грубого очищення перешкоджає попаданню в моторчик іржі та інших забруднень.
4. Допоміжні сполучні елементи.

При самостійному виготовленні байпаса збирають конструкцію, витримуючи відстань для встановлення помпи на американки.

Перевірка та налаштування

Під час первинної перевірки звертають увагу на монтаж. Вісь крильчатки має бути в горизонтальному положенні. Стрілка на корпусі відповідати напрямку потоку води. Клемна коробка знаходиться вгорі або збоку. Після заповнення системи теплоносієм перевіряють герметичність з’єднань. При протіканнях на різьбових з’єднаннях підтягують гайки. Стравлюють повітря на кранах Маєвського, якщо вони входять до системи. Не до кінця викручують пробку-гвинт на помпі, щоб вийшло повітря.

Включають котел й циркуляцію на мінімальній швидкості. При правильному встановленні будь-якого циркуляційного насоса тепло повинне йти на подачу, помпа – видавати тихий та рівномірний звук. Якщо після кількох годин роботи різниця нагріву подачі й обратки висока, збільшують оберти крильчатки.

Знеповітрюємо радіатор: Як спустити повітря з батареї: інструкція з 3 кроків

Час роботи

Помпа качає воду в режимі 24/7 весь опалювальний сезон. Її функціонування пов’язані з витратою електроенергії. Заощаджувати можна на зменшенні швидкості, але періодичні відключення себе не виправдовують. Вони негативно вплинуть на обігрів радіаторів, особливо наприкінці опалювального контуру.

Постійна безперебійна циркуляція води зводить до мінімуму ймовірність завітрювання. У такому режимі економиться ресурс електродвигуна. Термін експлуатації не скорочується. Пікові навантаження зведені до мінімуму, оскільки відсутні постійні вимикання-вмикання. Таким чином, відповідь на запитання, чи повинен циркуляційний насос працювати постійно, однозначно позитивна.

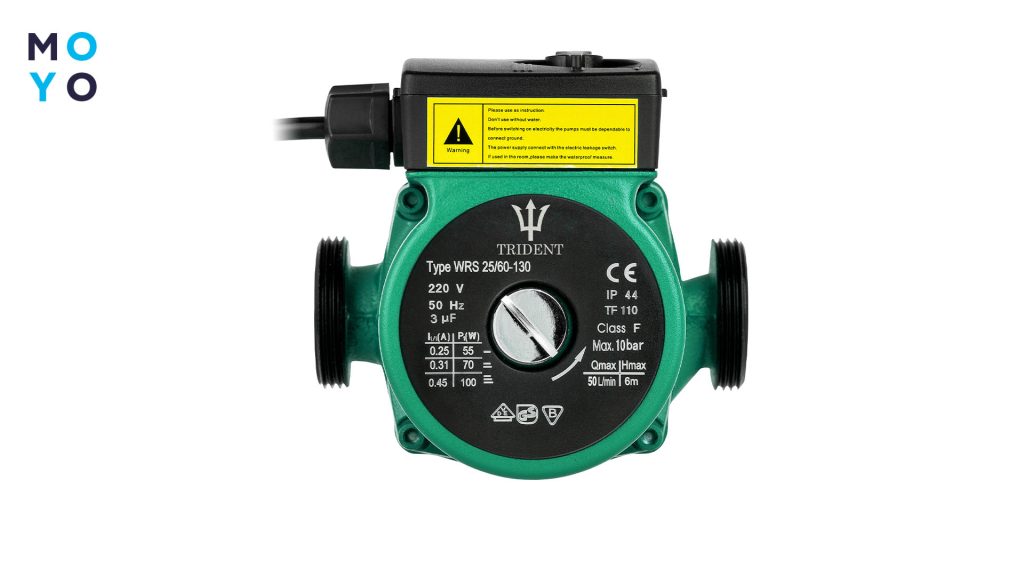

Регулювання швидкості

Щоб зрозуміти, на якій швидкості повинен працювати циркуляційний насос опалення, враховують температуру в будинку та на вулиці. Якщо у помпи 3 швидкості, першої має вистачати при помірному холоді на вулиці. Третя допоможе швидко нагріти будинок. Друга актуальна у сильний мороз. Від швидкості обертання крильчатки залежить продуктивність. При покупці помпи звертають увагу, наскільки її потужність відповідає поставленому завданню. Спрощена формула для продуктивності:

Q=(P/(t1-t2))x0,86, де Р – потужність системи у кВт, t1-t2 – температури на подачі й обратці.

Р = S/10, де S – площа будинку. Оптимальна різниця температур – 15 °C.

Приклад розрахунку для будинку площі 200 «квадратів»:

Q=(20/15)x0,86=1,15 м3/год.

Перерахунок за л/хв: 1,15х16,6=19 л/хв.

Для 200 «квадратів» достатньо швидкості 19 л/хв. Також при виборі насоса враховують, який тиск він може забезпечити. Показник виявляється у висоті підйому води.

Надійні агрегати: ТОП 6 дров’яних котлів для приватного будинку до 200 кв.м.

Як спустити повітря

Вище розглянули, на яких швидкостях повинен працювати домашній циркуляційний насос опалення. Тепер варто докладніше зупинитись на стравлюванні повітря.

Пробку-гвинт відкривають під час запуску системи або проблем з циркуляцією. Також це роблять після ремонту, якщо опалювальний контур розкривали. Процедура потребує обережності. Якщо в трубах гаряча вода, чекають її охолодження до безпечної температури.

У разі закритої системи опалення перед розповітрюванням дивляться на положення стрілки манометра. За недостатнього рівня збільшують тиск до норми. Це може допомогти розв’язувати проблему без знеповітрювання.

Після знеструмлення помпи повільно крутять пробку-гвинт на лицьовій частині корпусу у напрямку, вказаному стрілкою на шильдику. До кінця не викручують. Після виходу повітря закручують гвинт назад.

Нюанси роботи

Ще кілька помилок при монтажі:

• Брудовик встановлений за насосом. Або не тією стороною. На корпусі виробники вказують напрямок руху води стрілочкою, його потрібно враховувати.
• Повітряний клапан дивиться на стіну. При такому положенні важко дістатися до пробки-гвинта для знеповітрювання.

Бажано, щоб встановлення виконував спеціаліст із досвідом, який у своїй роботі дотримується високих стандартів якості. Проблеми з опаленням у зимовий період вкрай неприємні. У мороз будинок остигає, за відсутності енергійних заходів щодо виправлення ситуації радіатори й труби розморожуються, виходять з ладу.

Встановлення циркуляційного насоса, його перевірка та регулювання швидкості потребують навичок і досвіду. Впоратися з монтажем складніше, ніж у випадку садової техніки Karcher або Gartner. Простіше встановити навіть дорожче обладнання на зразок насосної станції бренду Wilo. У YouTube безліч роликів із невдалим встановленням опалювальних насосів. Виправлення кожної помилки – втрачений час і зіпсований настрій.
