Правильная установка циркуляционного насоса в 9 разделах

Помпы покупают для работы отопления с основным узлом в виде напольного котла без подключения к электричеству. Система может подразумевать обязательную принудительную циркуляцию воды или быть самотечной. Далее – о том, как в частном доме правильно установить бытовой циркуляционный насос, какие нюансы в этом деле.

Место

Насос устанавливают на обратке, где температура воды ниже. Но это не всегда так. Насосы рассчитаны на длительную работу при температуре 100 °C и выше. В первую очередь нужно ориентироваться на инструкцию к насосному оборудованию. Если производитель ничего не пишет, узел для перекачки можно устанавливать на обратке или на подаче.

Если монтаж не вызывает сложностей, насос устанавливают на обратке – между котлом и расширительным баком. При этом он находится после последнего радиатора по ходу теплоносителя.

Положение

Для беспроблемного функционирования отопления полезно знать, в каком положении должен работать роторный циркуляционный насос. Ротор – подвижная вращающаяся часть, которая смотрит на воздушный клапан. При работе она должна быть в горизонтальном положении. Это ограничение допускает вертикальное, горизонтальное или наклонное положение трубы.

При монтаже учитывают необходимость стравливания теплоносителя с помпы. Клеммная колодка не должна быть внизу, иначе капли попадут на элементы под напряжением, что приведет к замыканию. Конструкция насосов допускает поворот блока управления на 90 или 180 градусов. Для этого откручивают 4 болта, которые соединяют корпуса насоса и двигателя.

Домашним умельцам: Бойлер косвенного нагрева своими руками в 4 этапа

Как нельзя ставить циркуляционный насос

Неправильная установка приводит к сбоям с циркуляцией воды и сокращению срока эксплуатации оборудования. Примеры того, как категорически нельзя ставить циркуляционный насос:

Ошибка	Последствия
Установили между радиаторами	Один из смежных радиаторов не прогревается, поскольку естественной циркуляции мешает нагнетание теплоносителя помпой.  Вода проходит по магистрали, не успевая подниматься в батарею
Установили перед расширительным баком	Повышается давление в бачке, что затрудняет его работу
Установили не той стороной, проигнорировали стрелку на корпусе	Неправильная циркуляция воды
Вал находится в вертикальном положении	Попадание воздуха в помпу.  Воздушная пробка оставляет подшипники без смазки, что приводит к перегреву
Клеммная колодка внизу	Попадание капель при стравливании на токопроводящие элементы.  Короткое замыкание

Сокращаем лишние траты: Как повысить энергоэффективность дома – 5 шагов к снижению расходов на коммуналку

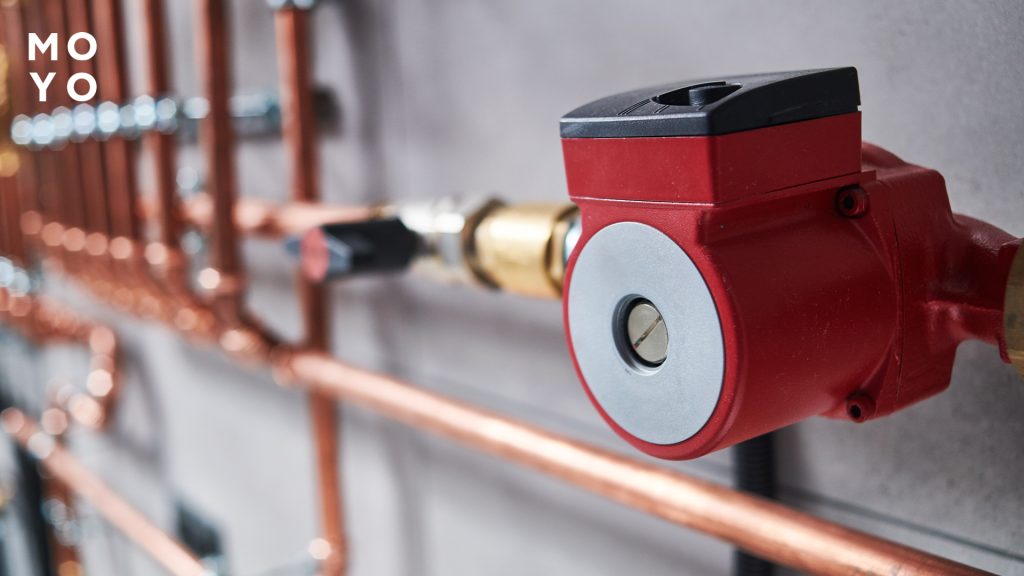

Подключение

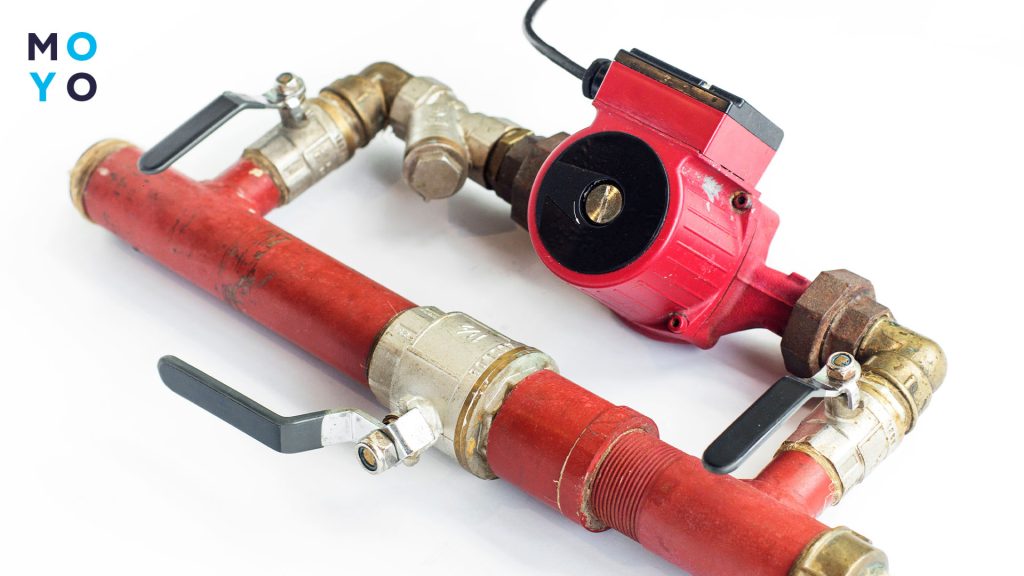

Для установки помпы покупают или изготавливают байпас. В случае покупки готовой конструкции обращают внимание на расстояние между точками подключения перекачивающего узла. Для насоса Optima ОР25-40-180 соответствующее расстояние – 180 мм. В состав байпаса входят:

1. Кусок трубы, соответствующий диаметру магистрали, с врезанным краном. Самотечная система продолжит работу при поломке или обесточивании помпы, если открыть кран. Проблему отключения света также можно решить установкой ИБП.
2. Два крана меньшего диаметра, которые обеспечивают снятие насоса для замены или ремонта без слива воды из отопительного контура.
3. Фильтр грубой очистки препятствует попаданию в моторчик ржавчины и прочих загрязнений.
4. Вспомогательные соединительные элементы.

При самостоятельном изготовлении байпаса собирают конструкцию, выдерживая расстояние для установки помпы на американки.

Проверка и настройка

При первичной проверке обращают внимание на монтаж. Ось крыльчатки должна быть в горизонтальном положении. Стрелка на корпусе соответствовать направлению потока воды. Клеммная коробка располагаться вверху или сбоку. После заполнения системы теплоносителем проверяют герметичность соединений. При протечках на резьбовых соединениях подтягивают гайки. Стравливают воздух на кранах Маевского, если они входят в систему. Не до конца выкручивают пробку-винт на помпе, чтобы вышел воздух.

Включают котел и циркуляцию на минимальной скорости. При правильной установке любого циркуляционного насоса тепло должно идти на подачу, помпа – издавать тихий и равномерный звук. Если после нескольких часов работы разница нагрева подачи и обратки высокая, увеличивают обороты крыльчатки.

Развоздушиваем радиатор: Как спустить воздух с батареи: инструкция из 3 шагов

Время работы

Помпа качает воду в режиме 24/7 весь отопительный сезон. Ее функционирование связано с расходом электроэнергии. Экономить можно на уменьшении скорости, но периодические отключения себя не оправдывают. Они негативно отразятся на обогреве радиаторов, особенно в конце отопительного контура.

Постоянная бесперебойная циркуляция воды сводит к минимуму вероятность завоздушивания. В таком режиме экономится ресурс электромотора. Срок эксплуатации не сокращается. Пиковые нагрузки сведены к минимуму, поскольку отсутствуют постоянные выключения-включения. Таким образом, ответ на вопрос, должен ли отопительный циркуляционный насос работать постоянно, однозначно положительный.

Регулировка скорости

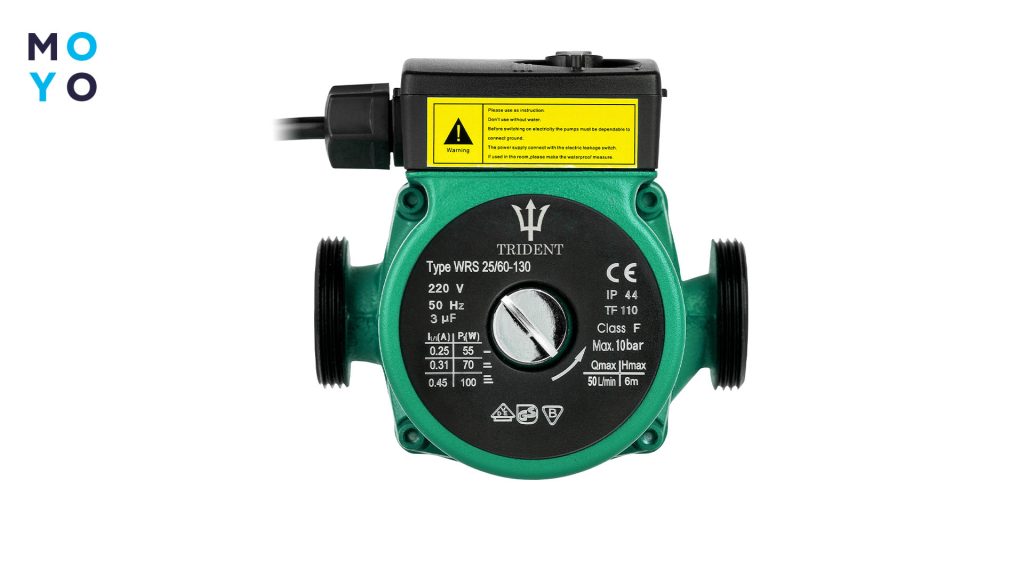

Чтобы понять, на какой скорости должен работать циркуляционный насос отопления, учитывают температуру в доме и на улице. Если у помпы 3 скорости, первой должно хватать при умеренном холоде на улице. Третья поможет быстро нагреть дом. Вторая актуальна в сильный мороз. От скорости вращения крыльчатки зависит производительность. При покупке помпы обращают внимание, насколько ее мощность соответствует поставленной задаче. Упрощенная формула для производительности:

Q=(P/(t1-t2))x0,86, где Р – мощность системы в кВт, t1-t2 – температуры на подаче и обратке.

Р=S/10, где S – площадь дома. Оптимальная разница температур – 15 °C.

Пример расчета для дома площадь 200 «квадратов»:

Q=(20/15)x0,86=1,15 м3/ч.

Пересчет в л/мин: 1,15х16,6=19 л/мин.

Для 200 «квадратов» достаточно скорости 19 л/мин. Также при выборе насоса учитывают, какое давление он может обеспечить. Показатель выражается в высоте подъема воды.

Надежные агрегаты: ТОП 6 дровяных котлов для частного дома до 200 кв.м.

Как спустить воздух

Выше рассмотрели, на каких скоростях должен работать домашний циркуляционный насос отопления. Теперь стоит подробнее остановиться на стравливании воздуха.

Пробку-винт открывают при запуске системы или проблемах с циркуляцией. Также это делают после ремонта, если отопительный контур вскрывали. Процедура требует осторожности. Если в трубах горячая вода, дожидаются ее остывания до безопасной температуры.

В случае закрытой системы отопления перед развоздушиванием смотрят на положение стрелки манометра. При недостаточном уровне увеличивают давление до нормы. Это может помочь решить проблему без развоздушивания.

После обесточивания помпы медленно крутят пробку-винт на лицевой части корпуса по направлению, указанному стрелкой на шильдике. До конца не выкручивают. После выхода воздуха закручивают винт обратно.

Нюансы работы

Еще пару ошибок при монтаже:

• Грязевик установлен за насосом. Или не той стороной. На корпусе производители указывают направление движения воды стрелочкой, его нужно учитывать.
• Воздушный клапан смотрит на стену. При таком положении трудно добраться до пробки-винта для развоздушивания.

Желательно, чтобы установку выполнял специалист с опытом, который в своей работе придерживается высоких стандартов качества. Проблемы с отоплением в зимний период крайне неприятны. В мороз дом остывает, при отсутствии энергичных мер по исправлению ситуации радиаторы и трубы размораживаются, выходят из строя.

Установка циркуляционного насоса, его проверка и регулировка скорости требуют навыков и опыта. Справиться с монтажом сложнее, чем в случае садовой техники Karcher или Gartner. Проще установить даже более дорогое оборудование вроде насосной станции бренда Wilo. В YouTube множество роликов с неудачными установками отопительных насосов. Исправление каждой ошибки – потерянное время и подпорченное настроение.
