Як увімкнути глибинний насос до автоматики, безпосередньо та через конденсатор – 9 елементів системи

Свердловина – частина системи автономного водопостачання. Зібрати все докупи – завдання не з легких. Для монтажу запрошують спеціалістів. У кожному разі корисно знати, як увімкнути дроти глибинного насоса до автоматики або безпосередньо.

Призначення

Глибинні насоси встановлюють у свердловини й колодязі для підйому води на 10-50 метрів і більше. У колодязі також ставлять дренажні помпи, але вони працюють на глибині до 10 м. В обох випадках насосне обладнання опускають під воду. Глибинні моделі, як Gartner 3QGD-750, розраховані на роботу в чистому джерелі.

Цікава стаття: Як зробити крапельний полив городу в домашніх умовах – 3 ефективні способи

Підготовка до монтажу

Визначають глибину. Насос встановлюють нижче динамічного рівня води. У разі криниці – на відстані 30-50 см від дна. Довжина кабелю й троса повинна відповідати глибині занурення насоса.

Готують такі елементи системи:

1. Труби та фітинги. Діаметр трубопроводу не менше виходу помпи.
2. Зворотний клапан потрібен, щоб вода не виливалася вниз при простої насосного обладнання.
3. Фільтр грубого очищення позбавляє воду частинок, які просочилися через решітку всмоктувального агрегату.
4. Розширювальний мембранний бак служить для компенсації гідроударів і накопичення води. В інструкціях часто пишуть, що глибинний агрегат не повинен включатися частіше ніж 1 раз на 10 хвилин.
5. Автоматизація подачі включає захист від сухого ходу й реле тиску. Реле забезпечує закачування води до 2-4 атмосфер.
6. Запірні крани полегшують обслуговування системи.

Нюанси вибору: Як вибрати гідроакумулятор: підбираємо гідробак за 4 пунктами

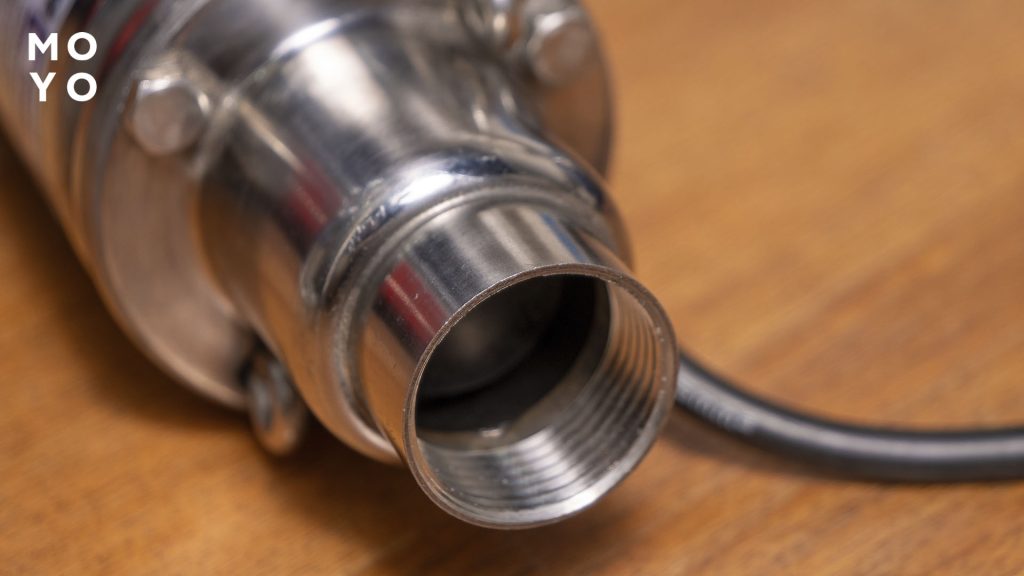

Підключення глибинного насоса, схема

Нижче йтиметься про те, як увімкнути дроти глибинного насоса безпосередньо, через ПЗП і розподільчу коробку. Найпростіший варіант – підключення 3-жильного кабелю. З 4 жилами розібратися складніше, особливо за відсутності пускозахисного пристрою.

Заморочуватись також доводиться при нарощуванні кабелю. Його комплектна довжина до 10 м, а глибина свердловини перевищує 50 м. Для подовження використовують ремкомплекти з термоусадками й обтискними гільзами. Ізолюють кожен провід окремо, а потім усі разом.

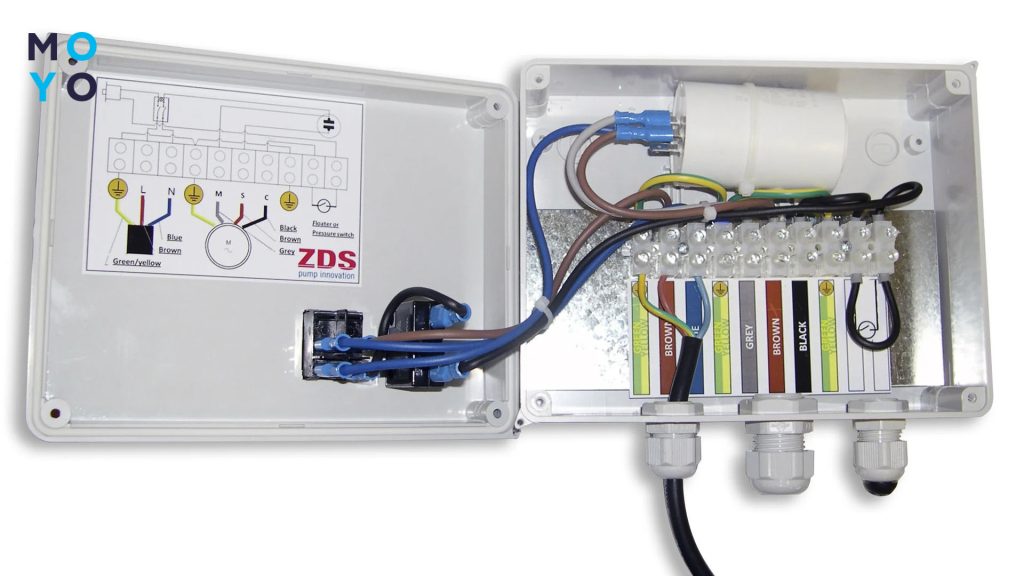

До автоматики (ПЗП)

Якщо в комплекті йде коробка ПЗП, підключаються через неї. Всередині конденсатор і 2 групи клем: насосна для приєднання 4-жильного кабелю й мережева для фази, нуля та заземлення. Перед монтажем вимикають електрику.

Живлення від щитка підводять до клемної групи Line, до якої входять контакти з нулем (N), фазою (L) й заземленням (PE). Кабель від помпи підключають до другої групи клем згідно з підписами та/або кольорами. Реле сухого ходу й тиску підключають послідовно. Під час спрацювання будь-якого з них насос вимикається.

Безпосередньо

Безпосередньо, без автоматики 3-жильну помпу підключають у розетку із заземленням. Для 4-жильних моделей пряме підключення не підходить, оскільки запуск без конденсатора неможливий. Подача електрики до розетки у разі однофазного двигуна йде через захисний автомат, розрахований максимум на 16 А.

З’єднання без захисних реле – варіант для поливу. Для будинку така схема не підходить, оскільки в систему комфортного водопостачання входять гідроакумулятор і регулятор тиску.

Через конденсатор

Більшість насосів використовують при запуску фазозсувний конденсатор. Оптимальне розташування – у ПЗП. За такої конструкції для заміни пристрою не потрібно виймати помпу з води й розбирати її.

Замість підключення глибинного насоса без конденсатора у корпусі через ПЗП можна використовувати розподільну коробку. У пускозахисному пристрої клеми підписано, до нього додається схема. Зі звичайною коробкою складніше: потрібно орієнтуватися в підключенні проводів. Щоб визначити, де в 4-жильному кабелі загальний, робочий і пусковий провід, можна скористатися таблицею з наступного розділу.

До відома автовласників: Як перевірити паливний насос – 4 способи зрозуміти, працює він чи ні

Перевірка тестером

Розібратися, як перевірити глибинний насос тестером, найпростіше по опору обмоток двигуна. Для перевірки на мультиметр виставляють режим 200 Ом. На виходах обмотки має бути 5-45 Ом. Якщо показує нуль або більше ніж 45, можливе урвище, наприклад, через стрибок напруги. Менше ніж 5 – міжвиткове замикання.

Орієнтовні значення:

Обмотка	Діапазон опорів, Ом
Робоча	5-20
Пускова	10-25
Загальна	15-45

Під час перевірки конденсатора від’єднують дроти. Розряджають замиканням контактів за допомогою резистора на 100 Ом. Мультиметром вимірюють місткість і порівнюють зі значенням на корпусі конденсатора.

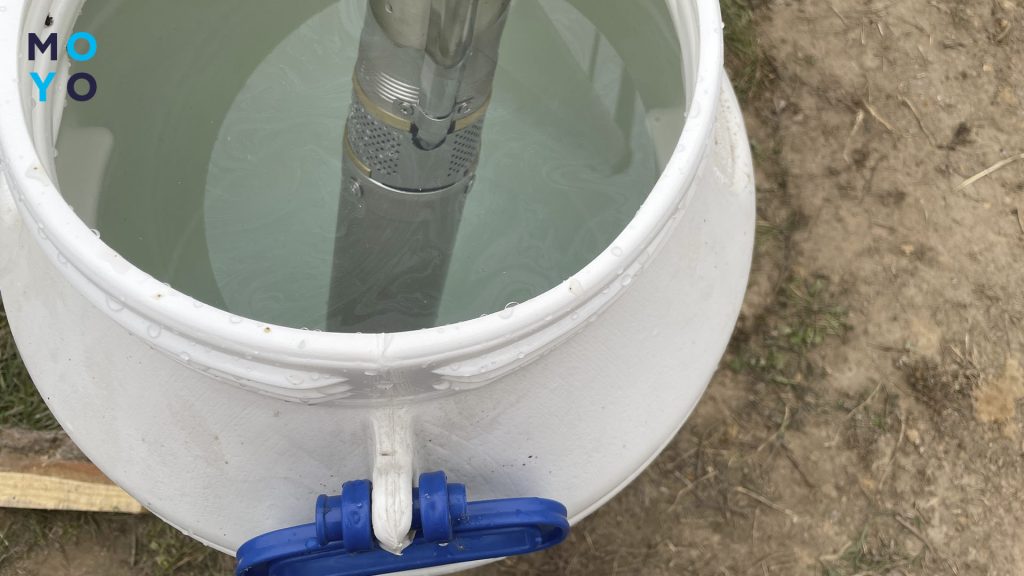

Для перевірки працездатності агрегату у зборі вихід протоки з’єднують з манометром. Поміщають у ванну, бочку або іншу місткість, щоб решітка забору була у воді. Після ввімкнення дивляться тиск на приладі.

Розбирання

Сітка помпи не завжди рятує від забруднень, отвори інколи засмічуються. Вузлове розбирання актуальне при засміченні рухомих елементів піском або глиною. Алгоритм дій залежить від особливостей конструкції моделі. Зазвичай потрібно:

• Відкрутити гвинти, що фіксують решітку, що фільтрує. Від’єднати фільтр.
• Викрутити гвинти, які тримають кабель. Зняти фіксатор.
• Відкрутити болти, що з’єднують привід із гідравлікою. Відокремити верхню частину від нижньої.

При розбиранні приводу й гідравліки можуть знадобитися спеціальні інструменти. Цілком розібрати агрегат так само складно, як і дренажник від Einhell, Karcher або Wilo. При необхідності звертаються до сервісу.

Проблеми та рішення

Занурювальні помпи розраховані на бездоганне функціонування протягом довгих років. Але коли умови експлуатації відрізняються від норми, трапляються різні несправності. Опис основних можна знайти в інструкції. Багатьох несправностей простіше усунути, коли відомо, як правильно розібрати глибинний насос. Нижче – типові варіанти.

Працює ривками

При зниженні рівня свердловини включення-вимикання відбуваються частіше норми. Особливо при великій витраті води.

До ривків також призводить несправність реле тиску або блоку автоматики гідравліки. Ремонт чи заміна вузла виправить ситуацію.

Ще одна причина – стрибки вольтажу в електромережі. Для захисту від перепадів встановлюють стабілізатор напруги. При виборі потужності нормалізатора враховують, що в момент старту двигун споживає в рази більше ампер в порівнянні з номінальними.

Ривки спостерігаються при низькому тиску гідроакумулятора. Типові розв’язування проблеми: регулювання тиску чи заміна мембрани.

Легко й швидко: Як прочистити крапельний полив – 5 простих кроків для безвідмовної роботи

Не створює тиск

Проблема трапляється під час встановлення занадто потужного насоса. Він повинен відповідати швидкості поповнення свердловини водоносного горизонту. Вибір на користь надто слабкої помпи – також поганий варіант. Вона повинна справлятися з підйомом води з глибини. Перед пуском системи, на етапі вибору обладнання, необхідно здійснити розрахунок продуктивності.

Несправності, пов’язані з поганою ізоляцією, призводять до того, що струм йде в землю, забираючи з собою молекули металу. Наслідок – швидка корозія та часткова втрата працездатності.

Розгерметизація може бути пов’язана із замерзанням води у трубах або інших елементах системи. Інші причини: корозія, помилки під час монтажу.

Продуктивність двигуна падає при низькій напрузі в електромережі. Нестача вольтажу – ситуація, типова для сільській місцевості. Ще пара типових причин: засмічення фільтра грубого очищення або сітки помпи.

У найчастіших симптомів завжди є кілька ймовірних причин. Під час пошуку джерела несправності починають з електрики. Перед тим як розбирати глибинний насос, перевіряють його тестером. Або підключають до електрики, минаючи пристрої автоматичного керування.
